玻璃幕墻檢測的結構分類
一、明框玻璃幕墻
幕墻結構如圖1-4-1所示,由面板構成的幕墻構件連接在橫梁上,橫梁連接到立柱上, 立柱用連接件懸掛在主體結構上。為在溫度變化和主體結構側移時使立柱有變形的余地,立柱上、下由活動接頭連接,立柱各段可以相對移動。
如圖1-4-2所示,明框玻璃幕墻檢測的玻璃板鑲嵌在鋁框內,成為四邊有鋁框的幕墻構件。幕墻構件鑲嵌在橫梁上,形成橫梁、立柱均外露而鋁框分格明顯的立面。
明框玻璃幕墻檢測是最傳統的形式,應用最廣泛,工作性能可靠。相對于隱框玻璃幕墻,容易滿足施工技術水平要求。
如圖1- 4-3所示,明框玻璃幕墻構件的玻璃與鋁框之間必須留有空隙,以滿足溫度變化和主體結構位移所必須的活動空間??障队脧椥圆牧希ㄈ缦鹉z條)填充,必要時用硅酮密封膠(簡稱耐候膠)予以密封。
為防止?jié)B水,明框幕墻應在橫梁上設置等壓腔,根據壓力平衡原理使腔內壓力和腔外風壓相等,阻止雨水沿密封膠縫隙滲入。
寒冷地區的明框玻璃幕墻檢測的橫梁和立柱宜采用隔熱鋁型材,以防止“冷橋”產生。
二、隱框玻璃幕墻

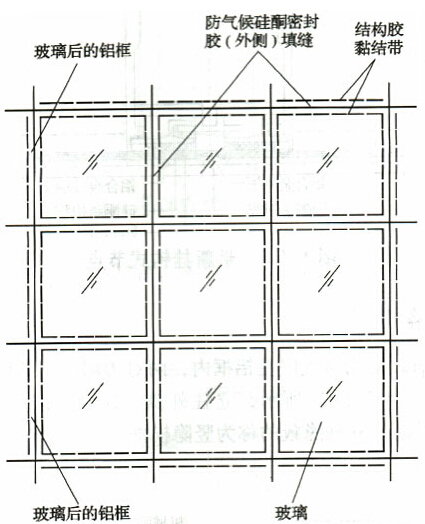

如圖下圖所示,隱框玻璃幕墻檢測是將玻璃用硅酮結構密封膠(簡稱結構膠)黏結在鋁框上,在大多數情況下,不再加金屬連接件?!虼虽X框全部隱蔽在玻璃后面,形成大面積全玻璃鏡面。

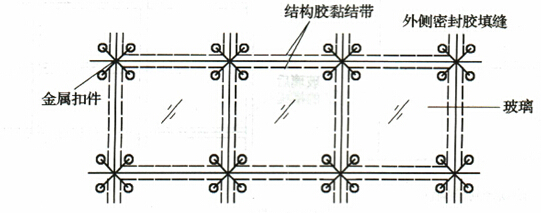

在某些工程中,垂直玻璃幕墻采用帶金屬連接件的隱框幕墻。金屬扣件可作為安全措施,但容易產生集中應力使玻璃破裂,如圖下所示。
隱框玻璃幕墻檢測的玻璃與鋁框之間完全靠結構膠黏結。結構膠要承受玻璃的自身質量荷載、玻璃所承受的風荷載和地震作用,還有溫度變化的影響,因此結構膠是隱框玻璃幕墻安全性的關鍵環節。最新的掛鉤式節點,安裝方便。
硅酮結構膠必須能有效地黏結所有與之接觸的材料(玻璃、鋁材、耐候膠、墊塊等), 這稱之為相容性。在選用結構膠的廠家和牌號時,必須用已選定的幕墻材料進行相容性試驗,確認其適用之后,才能在工程中應用。
三、半隱框玻璃幕墻
半隱框玻璃幕墻檢測是將玻璃兩對邊嵌在鋁框內,兩對邊用硅酮結構膠黏結在鋁框上,形成半隱框玻璃幕墻。如圖1-4-7(b)所示,立柱外露、橫梁隱蔽的為豎框橫隱幕墻;如圖1.4-7(a)所示,橫梁外露,立柱隱蔽的稱為豎隱橫框。
四、全玻璃幕墻
如圖1. 4-8所示,為游覽觀光需要,在建筑物底層、頂層及旋轉餐廳的外墻全部使用玻璃板,而且支承結構都采用玻璃肋,稱之為全玻璃幕墻。
高度不超過4.Om的全玻璃幕墻,可以直接以下部為支承;超過4.Om的全玻璃幕墻,宜在上部懸掛。肋玻璃通過結構硅酮膠與面玻璃黏合。
五、點支式玻璃幕墻
點支式玻璃幕墻又稱為結構玻璃( structural glass),每塊面玻璃由金屬支承點支承,通常為四點支承或六點支承。
點支式玻璃幕墻玻璃會受到平面內的荷載作用(如重力荷載、溫度變化和平面內地震力)以及平面外的荷載作用(風、地震等),使玻璃出現面內應力和彎曲應力。
玻璃的連接和支承由鋼爪實現,鋼爪通常由不銹鋼鑄造,也可以由鑄鋼外噴氟碳涂料。爪頭通過玻璃上的圓孔與玻璃連結。鋼爪可以為雙頭、四頭,分別連結兩塊或四塊玻璃。連結點有些設計成帶有球鉸支座,適應玻璃板平面外彎曲變形,防止玻璃局部應力過大而破裂。
承鋼爪由鋼結構支承,形成鋼承重結構一鋼爪一玻璃的完整點支承玻璃幕墻檢測的結構系統。鋼結構的形式按需要設計,通常較一多采用的有桿件(梁、柱)、桁架、空腹桁架以及拉索桁架等。
東京日本長崎信用銀行大廈,采用桿件支承系統(梁、柱均為鋼管),幕墻尺寸31m(高)×27m,12mm和lOmm厚鋼化玻璃。
深圳機場采用桁架支承結構,幕墻面積lOOOO rri2,采用25m雙跨豎向魚腹式鋼管桁架(跨度7m +18m)o外噴氟碳樹脂,橫梁為工字形鋼梁。
拉索桁架造型輕巧,遮擋少,目前應用很多。采用玻璃肋支承的點支式玻璃幕墻也不少,為配合鋼爪安裝,玻璃肋多采用金屬件接駁式。
